UH系列户用型超声波热(冷)计量表

典型应用



UH系列超声波热量表

UH系列超声波热量表是一种新型的热量表,该热量表是基于超声波时差法,主要由流量传感 器、配对温度传感器、积分仪三部分组成;涉及到热量计量原理、温度传感器技术、流量传感器技术、系统数字通讯技术、单片机技术和计算机技术等。

UH-W系列无线户用型超声波热(冷)计量表

UH-W系列无线户用型超声波热(冷)计量表是一种安装于地源热泵、中央空调系统中新型计量仪表,它与普通热量表区别在于抄表方式。无线系列户用型超声波热(冷)计量表轻松实现远程抄表,分别支持LoRa(无线470MHz-510MHz)、NB-IOT模块化通讯方式,并采用双电池设计,测量与通讯独立供电,保障整机使用寿命

产品特点



·将现代先进的工业自动化仪表技术用于供热计量产品,实现高性能、高精度、高稳定性和高可靠性。

·采用了先进的传感器技术。UH 型超声波热量表采用我公司专利的超声换能器技术,实现产品的温度适应性,耐蚀性,防结垢性,提高了长期可靠性、稳定性。

·流量传感器特点:全直通式设计,无阻流部件,304不锈钢或铸铜材质,承载压力≥5MPa,有效防止生锈、腐

蚀。内衬管完全解除结垢问题。

·积分仪特点:极低功耗设计<10μA,电池寿命>6年,双排大屏幕显示,字符达10mm,密度,焓值修正精度±

0.1%,防护等级IP65。

·严控器件材质,保证产品的高可靠性。304、316L、铸铜及特殊塑料、橡胶件,都严格从材质检验进行控制,保证了产品长期、可靠工作。

·整机的高防护性能。所有结合面均有防护设计,保证了整机的高防护性能,可以适用各种恶劣现场环境。

·按工业标准的电路设计和线路板防护技术,即使在外防护失效的情况下也能保证产品的正常工作。

·高精度加工中心,保证产品的一致性,长期使用稳定可靠。

·校准装置的先进性。采用国际先进的全自动热量表校准装置,使产品的准确度得到可靠保证。

·集成热计量与冷计量功能,自动识别冷、热计量状态,冷、热计量值独立存储,冷、热计量自动切换,实现一表

两用。

·支持光电接口、M-BUS、RS-485。

UH-W系列无线户用型超声波热(冷)计量表

产品特点:

·通信采用模块化设计,根据用户需求可选LoRa(无线470MHz-510MHz)、NB-IOT。将现代先进的工业自动化仪表技术用于暖通计量产品,实现高性能,高精度,高稳定性和高可靠性,继承了UH系列超声波热计量表的特点。

·多曲线模拟技术,可实现宽温度范围的准确计量。

·采用了先进的传感器技术. UH-W系列无线户用型超声波热(冷)量表采用我公司专利的超声换能器结构

技术,实现产品的温度适应性、耐蚀性、防结垢性,提高了长期可靠性、稳定性。

·流量管特点:全直通式设计,无阻流部件,304不锈钢或铸铜材质,承载压力≥5MPa,有效防止生锈、

腐蚀。内衬管完全解除结垢问题。

·显示表头特点:极低功耗设计<10μA,电池寿命>6年,双排大屏幕显示,字符达10mm,密度、

焓值修正精度±0.1%,防护等级IP65,冷、热单独计量,中文直观显示。

·严控器件材质,保证产品的高可靠性。304、316L、铸铜及特殊塑料、橡胶件,都严格从材质检验进行控制,保证了产品长期、可靠工作。

·整机的高防护性能。所有结合面均有防护设计,保证了整机的高防护性能,可以适用各种恶劣现

场环境。

·按工业标准的电路设计和线路板防护技术,即使在外防护失效的情况下也能保证产品的正常工作。

·高精度加工中心,保证产品的一致性,长期使用稳定可靠。

·校准装置的先进性: 采用国际先进的全自动冷、热计量表校准装置,使产品的准确度得到可靠保证。

·采用超声波自补偿技术,无需温度补偿,实现流量的精确测量。

·传感器、积分仪的独立密封仓设计,有效防止热蒸汽、冷凝水对仪表的影响。

·硅胶导线温度传感器,具有更优良的耐久性,和抗老化性能。

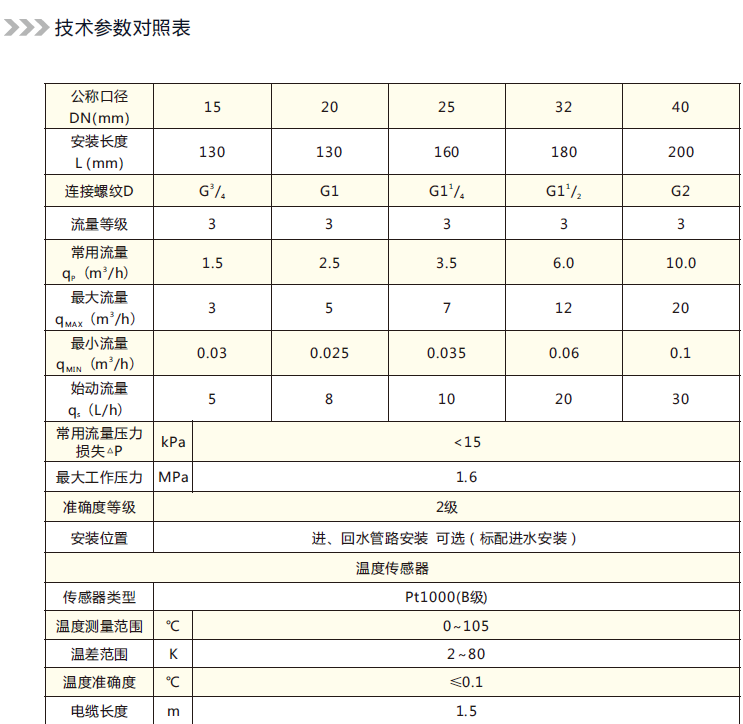

技术参数

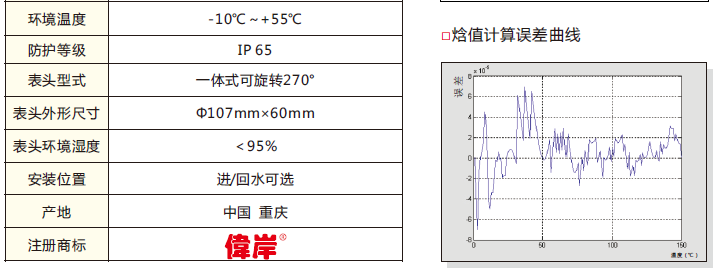

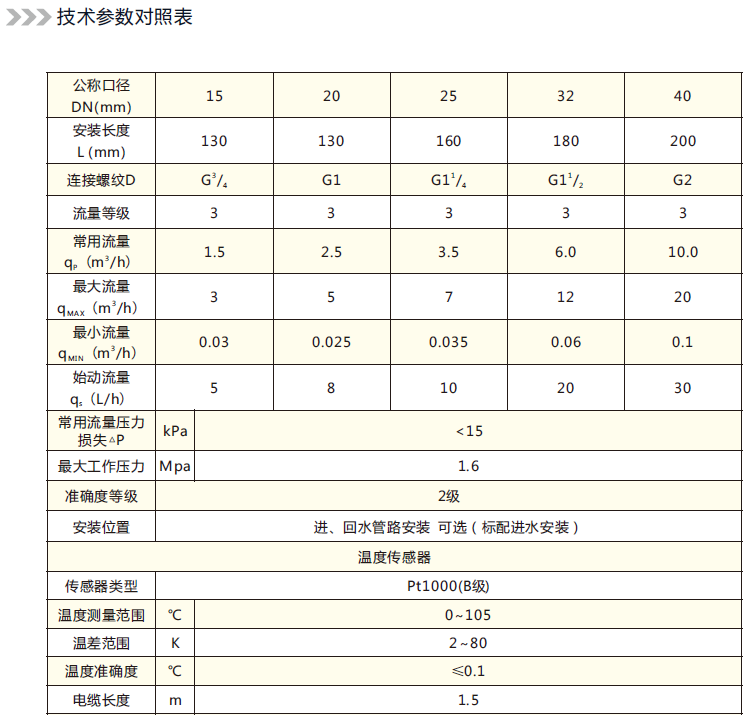

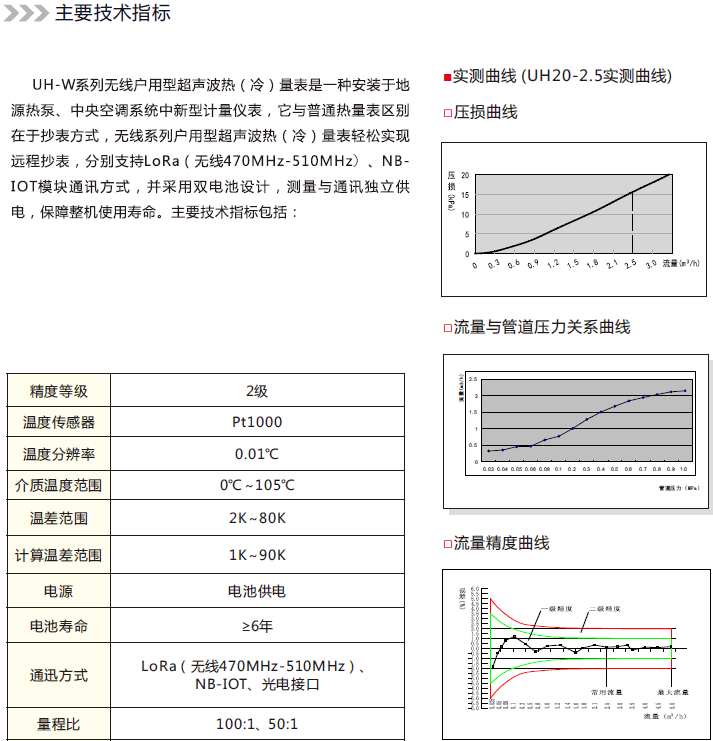

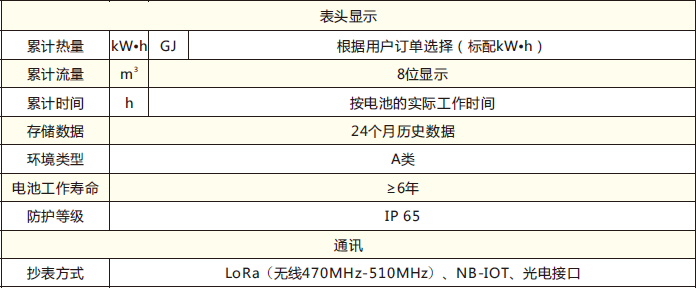

2.UH-W系列无线户用型超声波热(冷)计量表技术参数
